Виртуальная  лаборатория

Устройства
СВЧ

Поэтому мы предлагаем:

• Программный комплекс, который моделирует работу современных измерительных установок и позволяет создать легко расширяемую виртуальную лабораторию.
• Моделируемые измерительные приборы имеют компьютерный интерфейс аналогичный реальным устройствам.
• Созданные лабораторные работы не имеют ограничений по количеству рабочих мест.
• Их стоимость на много ниже реальных измерительных стендов и приборов.
• Предлагаемый практикум позволяет подготовить студентов к реальной эксплуатации широко используемых дорогостоящих приборов и изучить физические свойства различных устройств СВЧ.

В состав виртуальной лаборатории входят

Измерительные приборы:

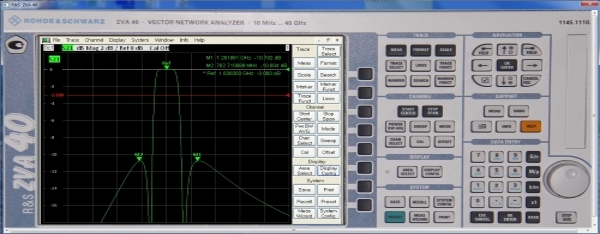

• Векторный анализатор цепей ZVA 40 фирмы Rohde&Schwarz

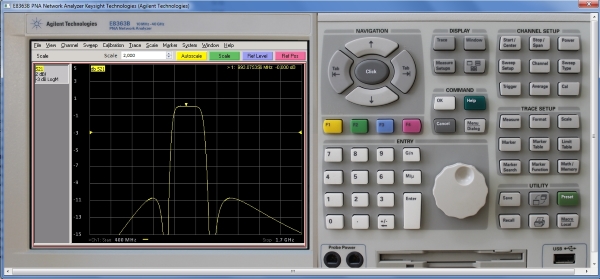

• Векторный анализатор цепей Agilent E8363B PNA
• Анализатор спектра HMS 3000 фирмы Rohde&Schwarz

Изучаемые модели устройств СВЧ:

• Микрополосковый резонатор;
• Полосно-пропускающий фильтр на прямоугольном волноводе;
• Узкополосный волноводный фильтр на Н-волноводе;
• Коаксиально-волноводный переход;

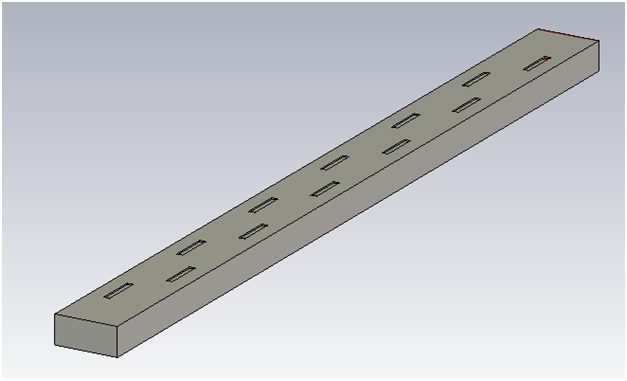

• Волноводная щелевая антенна;

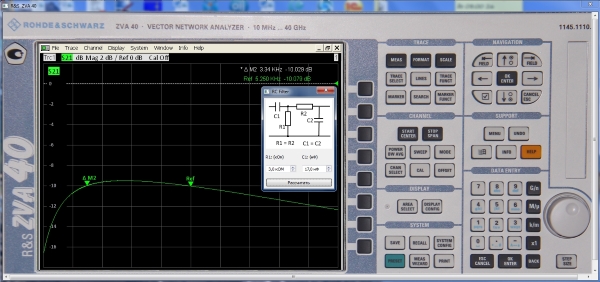

• Различные RLC фильтры;
• Транзисторные усилители;

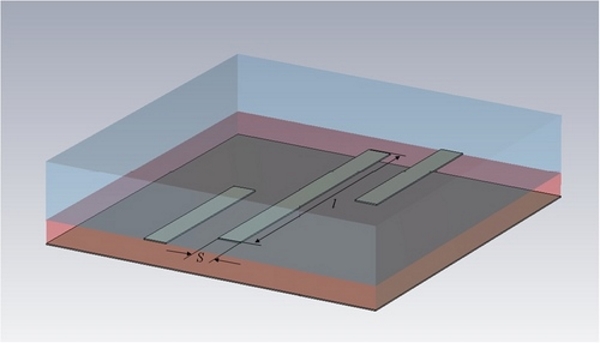

• Микрополосковый направленный ответвитель;
• Модуляция радиосигналов;
• Другие классические устройства

Структура виртуальной работы

Моделируемая лаборатория имеет модульную структуру. Любой прибор или изучаемое устройство представляется как независимый модуль и легко добавляется в лабораторию. Рабочие панели виртуальных приборов представляют собой фотографии реальных устройств. Для управления устройствами пользователю предоставляется возможность «нажимать» кнопки и другие органы управления на панелях приборов с помощью мыши или клавиатуры компьютера. У пользователя есть доступ к методическим описаниям работ, измерительных приборов и моделей устройств.

В рамках международной конференции "АПЭП - 2016" наши партнеры представили "Виртуальную лабораторию" на объединенной выставке "Инновационное приборостроение" и "Современное лабораторное и учебное оборудование". Также в рамках международной научно-технической конференции "Актуальный проблемы электронного приборостроения" АПЭП - 2018 данная работа также была отмечена организаторами.

Нашу "Виртуальную лабораторию" уже несколько лет используют в Саратовском государственном техническом университете имени Гагарина Ю.А. в институте электронной техники и машиностроения (ИнЭТМ) на кафедре Радиоэлектроники и телекоммуникаций.
