Волноводная щелевая антенна

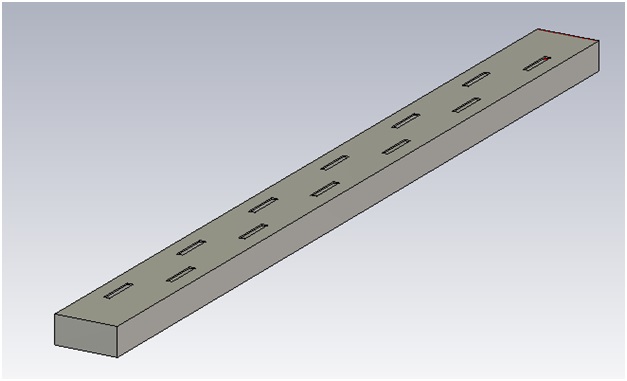

Данное устройство представляет собой щелевую антенну, выполненную на прямоугольном волноводе с двенадцатью узкими продольными прямоугольными щелями.

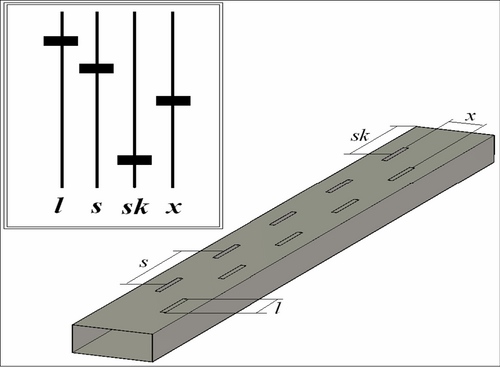

Пользовательский интерфейс этого устройства представлен на рисунке:

Пользователю доступно изменение размера щелей, расстояния между ними вдоль продольной оси волновода, положения щелей относительно боковых стенок, а также расстояния излучающей структуры от короткозамкнутого торца волновода. Этого достаточно для изучения электродинамических характеристик устройства. Пользователь может измерять коэффициент отражения, исследовать его зависимость от геометрических размеров во всем частотном диапазоне.
