Коаксиально-волноводный переход

Коаксиально-волноводный переход (КВП) — элемент волноводного тракта, предназначенный для перехода с прямоугольного волновода на коаксиальный тракт или наоборот.

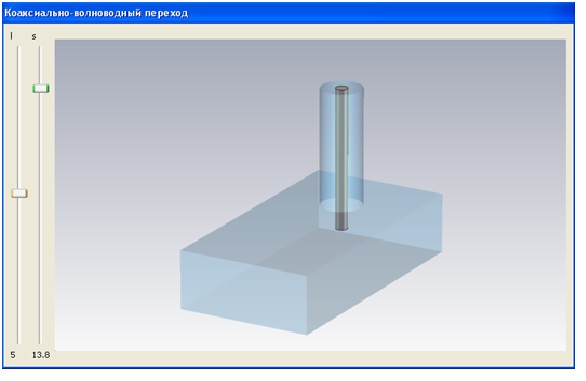

Интерфейс компьютерной модели коаксиально-волноводного перехода имеет следующий вид:

Пользователю предоставляется возможность освоить и изучить настройку КВП, которая производится подбором длины штыря в волноводе (l) и расстоянием от штыря до короткозамкнутой стенки (s). Изменяя эти параметры с помощью соответствующих «движков» на экране интерфейса модели КВП, пользователь может наблюдать изменение АЧХ устройства и проводить необходимые измерения с помощью векторного анализатора цепей.
